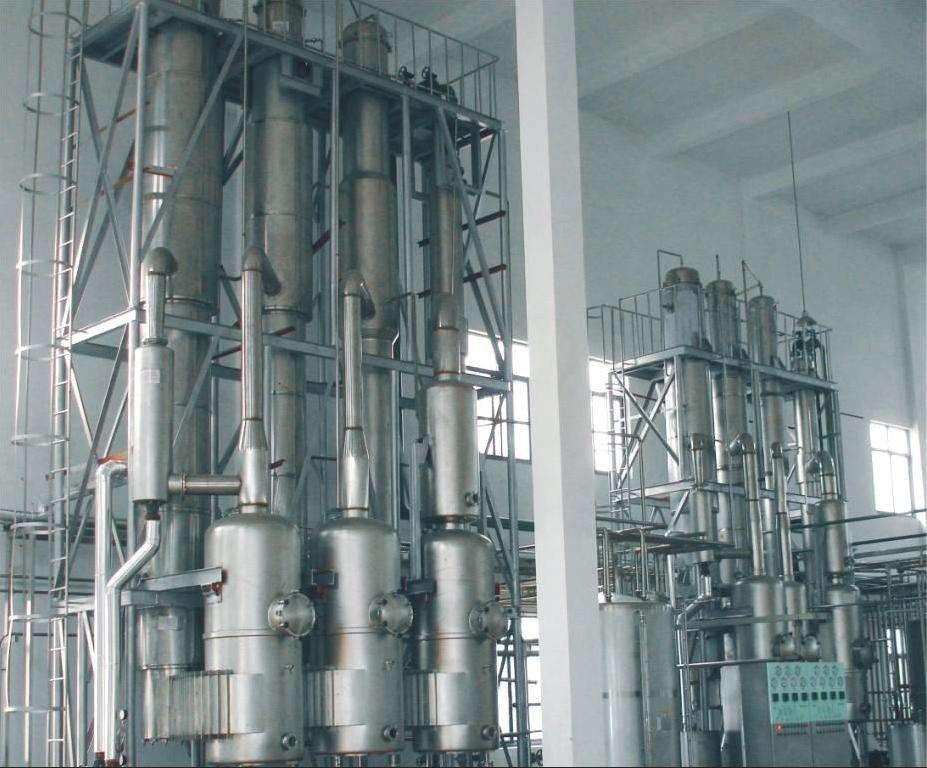

Hochautomatischer, energiesparender Dreifach-Effekt-Fallfilmverdampfer

Funktion
* Es hat eine kurze Aufheizzeit und eignet sich für wärmeempfindliche Produkte. Kontinuierliche Zufuhr und Abfuhr, das Produkt kann in einem Arbeitsgang konzentriert werden, und die Verweilzeit beträgt weniger als 3 Minuten.
* Kompakte Struktur, es kann das Vorheizen und Konzentrieren des Produkts in einem Arbeitsgang erledigen, um die zusätzlichen Kosten des Vorheizers zu sparen,
das Risiko einer Kreuzkontamination zu verringern und Platz zu sparen.
* Es eignet sich für die Verarbeitung hochkonzentrierter und hochviskoser Produkte.
* Drei-Effekt-Design spart Dampf.
* Der Verdampfer ist leicht zu reinigen, es ist keine Demontage bei der Reinigung der Maschine erforderlich.
* Halbautomatischer Betrieb.
* Kein Produktaustritt.

Beschreibung
Das Rohmaterial wird über eine Pumpe aus dem Lagertank in das Vorheiz-Wirbelrohr eingespeist. Die Flüssigkeit wird durch Dampf aus dem Verdampfer des dritten Effekts erhitzt, tritt dann in den Verteiler des dritten Verdampfers ein, fällt nach unten und wird zum Flüssigkeitsfilm, der durch den Dampf aus dem zweiten Verdampfer verdampft wird. Der Dampf bewegt sich zusammen mit der konzentrierten Flüssigkeit, tritt in den dritten Abscheider ein und wird voneinander getrennt. Konzentrierte Flüssigkeit gelangt über eine Pumpe in den zweiten Verdampfer und wird erneut durch den Dampf aus dem ersten Verdampfer verdampft, und der obige Vorgang wiederholt sich. Der Verdampfer des ersten Effekts benötigt Frischdampf.

Prinzip
Die Rohmaterialflüssigkeit wird ungleichmäßig in jedes Verdampfungsrohr verteilt, unter der Wirkung der Schwerkraft fließt die Flüssigkeit von oben nach unten, sie wird zum dünnen Film und tauscht Wärme mit Dampf aus. Erzeugter Sekundärdampf geht zusammen mit dem Flüssigkeitsfilm, er erhöht die Flüssigkeitsströmungsgeschwindigkeit, die Wärmeaustauschrate und reduziert die Verweilzeit. Die Fallfilmverdampfung eignet sich für wärmeempfindliche Produkte und es gibt sehr geringe Produktverluste aufgrund von Blasenbildung.

Technische Parameter
